[製作]日本海軍 扶桑級 戰艦 (1:700全自製)(Part.1)
[製作]日本海軍 扶桑級 戰艦 (1:700全自製) (Part.1)
1/700 的 戰艦 扶桑 & 山城 ,Aoshima有出塑膠模型,但是年代久遠,如同盒玩般的水準,讓人不敢恭維.
至於 pit-road 所生產的樹脂套件,雖然精美,但是價格也很驚人.單艘日幣￥13800的天價,想收藏 山城+扶桑的話,需要日幣￥27600,花費可是很驚人的.. orz
因此,與其修改aoshima的塑膠模型,不如動手自製.
自製艦艇很困難嗎?其實不會.只要有線圖,就可以按步就班的完工~ ^^
http://www.sam.hi-ho.ne.jp/t_fukuda/moto_i/sozai/irasuto/mada/fuso.gif http://www.sam.hi-ho.ne.jp/t_fukuda/moto_i/sozai/irasuto/mada/yamasiro.gif
Posted by gf13_001nhii at
樂多Roodo! │02:56
│
回應(29)
│
引用(2)
│
製作心得
引用URL
http://cgi.blog.roodo.com/trackback/576285
Buy testosterone cream for women in canada. Testosterone cream for women.
Testosterone cream for women. 【Testosterone cream for women.】
at 2007年07月29日 09:58
Buy paxil online.
Buy paxil online. 【Buy paxil online.】
at 2007年07月29日 15:52
參考 學研 的 扶桑級戰艦,以及 海人社 的 寫真-日本軍艦,整理出線圖資料,然後準備1片0.5mm的改造板,即可 開工製作.
[ 自製艦體 : 日本海軍戰艦 - 扶桑/山城 ]
1.首先複製出 1:700 的線圖尺寸,然後在0.5mm塑膠版上畫出定位線.
2.依據線圖,裁切骨架.
3.圍出舷側.
4.骨架內側圖,需進行補強作業.(約使用200多段)
5.使用自製的 刻紋器 ,刻出 木紋甲板.
6.下層甲板的接合,平面板+木紋板+平面板.木紋板內側也需要補強.
7.依據線圖,固定至適當位置.等乾燥後再進行裁切.
(持續製作中...)
---進度更新---
8.船體乾燥後，切下修整。填補凹陷處。
9.由Aoshima塑膠套件中取出主砲砲座零件，並修正砲座高度，轉動砲塔時避免卡到艦載艇。沿著船體，裁切出副砲炮廊底座。
10.計算間距，進行砲座定位。
---製作中續待---
救命ㄚ~ 超辛苦ㄉ.........
to 阿宏:
經過細密的計算與繁雜的作業，終於完成副砲甲板的構型。
--進度更新--
11.規劃副砲射界，使用副砲零件，進行砲位的比對，並構建出整層壁面。
12.比對線圖，確認副砲位置。完成壁面構築，建造甲板支撐隔間、艦首甲板型版。
13.補平壁面縫隙，使用玻璃板+粗砂紙整平接合面。
14.自製的木紋甲板強度低，脆弱容易變形，內側需打上支柱補強。
15.使用輔助道具撐平甲板面，確保接合時，甲板的平整度。
16.固定夾具，開始接合。務求組合出平整的甲板面。底板鑿孔通風，以防膠料因模型膠而變形。
---船體乾燥中，未完續待---
好棒的手藝
哇!這個跟是太恐怖了
超ド級戦艦扶桑 全自製之起工万歳！
--- 進度更新(脫離研磨地獄) ---
17.確認甲板水平度，使用Poly補土填補艦首空隙。乾燥後拆除夾具。
18.撤去輔助夾具，確認甲板平整度。(看起來蠻像航空戰艦...)
19.裁切甲板面。艦首使用型紙輔助，削出輪廓線。
20.檢視全艦狀態。使用砂紙磨出艦首。
21.副砲砲廊整型完畢後，安裝主砲砲座。
22.仔細磨出艦首流線感。
23.基本船體完成。
-- 艦身儀裝製作中，未完續待 --
---進度更新--- (船體製作階段完成)
24.比對位置，製作錨鎖導板及 錨孔，並開出淺淺的錨洞。
25.使用1.2mm膠版製作舷側裝甲。磨薄兩端，裁切外型。
26.比對裝甲板位置，貼上船體。
27.膠版堆疊後，製作出起重桿動力室。
28.製作人形甲板。使用夾具固定 立體式金屬網 及 膠板，滴入 稀釋膠水，重壓出紋路。
29.人形甲板完成圖。壓出紋路即需分離，以防膠料污染網面。
30.使用 人形甲板 製作 起重桿平台，使用膠條製作 尼龍甲板壓條。
31.修整出 起重桿平台 外型，底面製作補強支柱。
32.使用 衝孔器 製作 軌道迴旋盤。
33.固定 軌道迴旋盤 及 彈射機基座，鋪設軌道條。起重桿站立處鑽孔定位。
34.飛行甲板完成示意圖。起重桿使用Hasegawa金剛級套件縮短修改之。
35.船體製作完成。首尾兩端暫以膠片保護，以防作業時誤傷。更細緻的小物製作，將等甲板結構物完成後再進行追加。
≡≡≡≡≡≡≡≡≡≡≡≡≡≡≡≡≡≡≡≡≡≡≡≡≡≡≡≡≡≡≡≡
起工至今，已經過14天，終於完成船體初步的造型製作，再來即將開始構建甲板上之構造建築。
≡≡≡≡≡≡≡≡≡≡≡≡≡≡≡≡≡≡≡≡≡≡≡≡≡≡≡≡≡≡≡≡
--- 後部艦橋 起工製作中---
超級驚人的全自製,元帥大大實在太神勇了!
經過反覆的尺寸比對，確認零件高度大小，反覆的進行試作修正，終於完成了後部艦橋。
--- 進度更新 --- (後部艦橋篇)
36.堆疊膠版，以供製作樓層造型。1:700的船艦樓層，需足夠3mm的高度(真實=210cm)才會具有比例感。
37.後部艦橋由最上層開始組裝定型。鑽出桅杆的孔穴位置，再固定裝置物的台座。
38.比對線圖，削除多餘的部分。確認裝置位置，進行細部修飾。
39.由改套/備用零件 湊出 射控裝置。後部艦橋「屋頂 :指揮裝置」「7F:主/副砲預備指揮所」完成。
40.以桅杆為基準，比對 製作完成的上層零件 外型後，預留高角砲空間，進行底版組合。
41.使用膠版圍出牆面，製作高角砲台座。填實內側空洞，置入定位卡榫。見張所天蓋固定於零件下方。
42.台座內部及壁面進行細部修飾，「6F:後部配電室/測距所」「5F:高角砲/彈藥供給所」完成。
43.比對主砲轉動範圍，確認台座尺寸。
44.以桅杆為基準，製作出大致外觀。
45.修整出外型，填補空隙。使用4mm塑膠管製作支柱。
46.製作「後部見張所」。
47.參考歷史照片，製作「見張所補強支柱」。
48.修整外觀，追加細部結構。
49.修飾內側面 後桅起重桿 支點/指揮台。置入定位卡榫，「4F:後部見張所」「3F:後部司令塔」「2F:下部艦橋」[1F:最上甲板]完成。
50.切出細片準備製作桅杆平台。後部主桅使用1.5mm纖維棒。起重桿/上部延伸桅杆使用0.6mm纖維棒。
51.定好角度，確認孔位，固定起重桿收容片，桅杆平台完成。
52.開始組裝，確認造型比例平衡感。與Aoshima零件進行比較。
53.調整內側 起重桿機構 及 作業平台。
54.進行甲板定位。確認空間，4號5號主砲方可自由轉動。
55.確認見張所高度，5號跑塔裝設測距儀後才不會被妨礙。

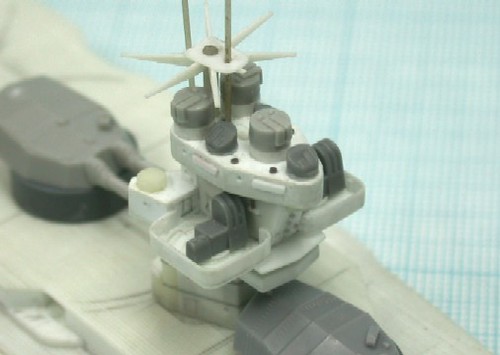

56.後部艦橋完成示意圖。
57.高角砲基座空間足夠，後方射擊再現可能。
--- 煙突結構 起工製作中，未完續待 ---
看來完成後.想不搜括一隻也不行了.
魔星兄
感謝模友們的關心，小弟我會努力將其完成的！ ^^
呼 終於仔細(說的簡單)得看完了!!阿馬果然了得 可惜距離太遠 不然我就會殺到你那裡去觀摩= =" 加油啦!!期待你的作品完成!
--- 進度更新 --- 頭昏眼花的 煙突/探燈 結構分析地獄
58.檢視煙突尺寸，墊上膠片增寬。(左：山城，右：扶桑)
59.修整外型。套件表面刻痕過淺，且位置錯誤，通通刮除後，準備重製。
60.使用膠片製作防熱板。
61.填實內部空洞，固定 防熱板 ，使用 Φ0.4mm 纖維棒 製作 蒸汽捨管 。
62.製作 頂蓋/環圈/通氣孔/作業平台 等細部，煙突本體完成。
63.膠版上繪製線圖，準備製作底台。
64.開始製作，圍出輪廓。
65.使用poly補土填實內側，未來複製原型時，才不會凹陷破損。
66.檢視底座平台高度，磨平補土時損失的高度使用膠版補回。粗略組合探照燈台基座。
-- 底台結構初組乾燥中，未完續待 --
在甚麼地方找線圖？
--- 進度更新 --- 枝節交錯的支柱群網
67.修整零件外型，進行區塊假組。
68.使用0.3*0.3mm角棒,製作支架細柱。
69.圍上外層立柱，完成造型。
70.支柱零件完成圖。左：山城,右:扶桑。
71.支柱零件後視圖。為求複製，故以實心柱製作之。
---中央結構零件組裝中，未完續待---
馬馬 說真ㄉ 我看不懂 在是在作模型ㄇ....
這幾週在籌備婚事,造艦進度嚴重落後! orz
いつも私のウェブサイトを見てくれてありがとう。
---進度更新--- [中央構造物]完成
72.支柱定位，確認相對位置。構建機槍台座。
73.固定周邊支柱，完成機槍基座。
74.製作底部定位孔，製作機槍座補強材。
75.製圖定位，準備建造探照燈台。
76.修整外型，完成各燈台零件。
77.製作定位用圓片底座。
78.製作完成之中央構造物零件圖。
79.組裝所有零件。參考線圖修飾細部。(左：扶桑/右：山城)
80.中央結構物零件後視圖。
81.與Aoshima套件進行比較。
82.完成示意圖：山城(前視)。
83.完成示意圖：山城(後視)。與實際照片進行對比。
84.完成示意圖：扶桑(前視)。與實際照片進行對比。
85.完成示意圖：扶桑(後視)。
86.機槍台/探燈台精密定位，確保兵裝射界。主砲朝後60°角射擊再現可能。
*******************************
拖延了許久，終於將中央結構物完成啦！
再來就僅剩下艦橋部分，Go!Go!Go! ^^
*******************************
---艦橋零件分析中，未完續待---
どうもはじめまして。
魔星兄:
